涂装车间——纸盒过滤器
发布日期:2024-05-11
一、漆雾过滤纸盒的过滤原理
采用离心碰撞捕捉漆雾的纸盒在过去几年的应用中反馈漏漆比较多,目前比较普遍使用的拦截过滤原理为主的漆雾过滤纸盒,对漆雾过滤纸盒本身的性能的要求,即要考虑容尘量,又要考虑过滤精度或过滤效率。为了降低漆雾过滤纸盒的使用成本,在设计漆雾过滤纸盒时,首先要满足产生足够的折流以满足碰撞要求拦截漆雾,其次要保证流道在捕捉漆雾后不会过早坍塌产生堵塞,最后还要在合理的空间内设计尽可能多的漆雾堆积位置来提升容漆量。
漆雾过滤纸盒一般适用于汽车车身涂装和保险杠、汽车外饰件、工程车辆等喷涂领域的高效干式漆雾捕集系统,作为预过滤器使用。
我们公司目前生产以下两种纸盒过滤器:
二、技术参数

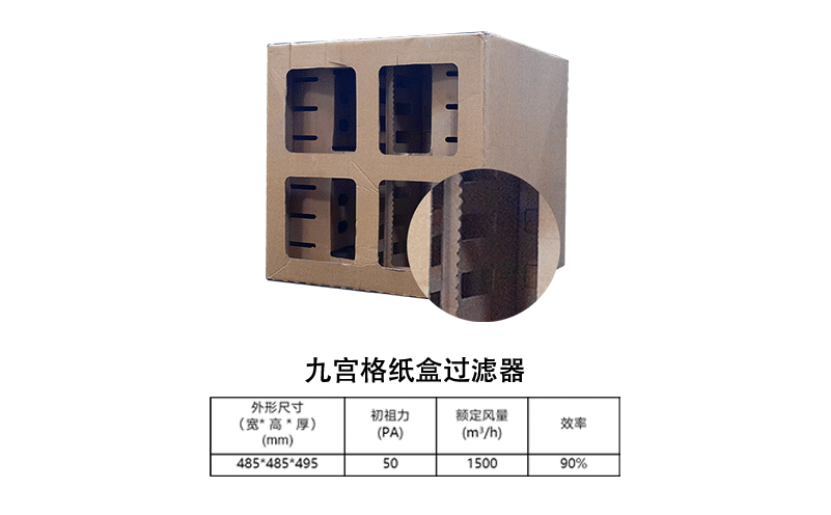

(一)九宫格纸盒过滤器
1.每个Paintblock的初始的空气流量和压损:500 m³/h @ 17 Pa
2.建议每个Paintblock的设计空气流量为1500 m³/h
3.建议最终压降:500 Pa(建议更换纸盒过滤器)
4.油漆负载能力:每个10-15kg(根据不同的油漆不同的系统设计容漆量不同)
5.效率等级高达98%
规格一般为485*485*495,可按要求定制

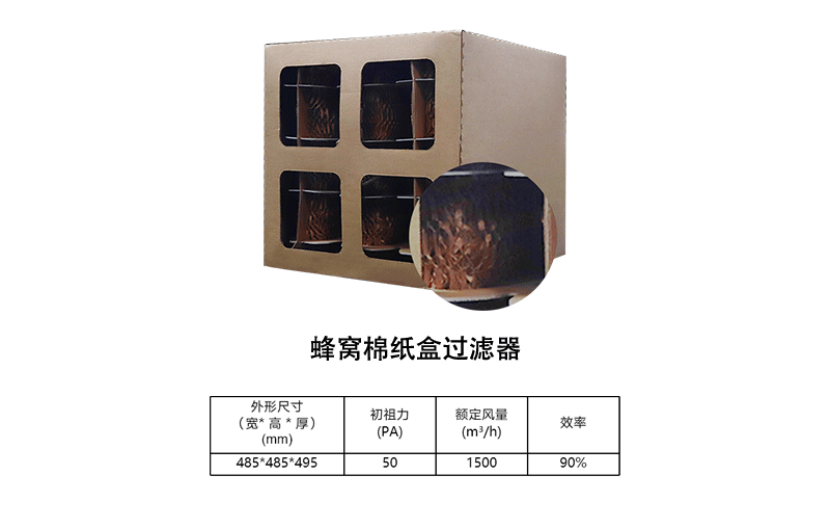

(二)蜂窝棉纸盒过滤器
1.每个Paintblock的初始的空气流量和压损:500 m³/h @ 17 Pa
2.建议每个Paintblock的设计空气流量为1500 m³/h
3.建议最终压降:500 Pa(建议更换纸盒过滤器)
4.油漆负载能力:每个10-15kg(根据不同的油漆不同的系统设计容漆量不同)
5.效率等级高达98%
规格一般为485*485*495,可按要求定制
